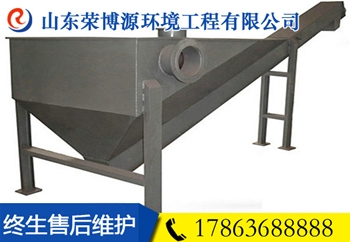

螺旋砂水分离器


   该分离器主要由无轴螺旋叶片、U型槽、水箱、导流装置及驱动装置等部件组成，该设备主要适用于对污水处理厂沉淀排出的砂水混合液进行砂水分离。

   该分离器在驱动装置的驱动下砂水混合液从分离器顶部进入水箱，混合液中比重较大的沙粒、杂物等沉淀于U型槽底部，在螺旋片的推动下砂粒沿斜置的U型槽向上提升，离开液面后继续推移一段距离，在沙粒成分脱水后经排沙口卸至集砂箱，与沉砂分离后的水溢口排出。

1、 砂水分离机的沉淀装置和输砂装 置为封闭式一体化结构，并具有结构紧凑、重量轻、高工作可靠性、维修工作量少等特点。
2、 砂水分离器分离效率可达96%～ 98%，可分离出粒径≥0.2nn的颗粒，回收率不低于98%；直径大于0.1mm的砂砾去除率不小于80%。
3、 在正常情况下，砂水分离机与泵 式沉砂器和储砂间的砂泵的性能相配。在必要的时候，也可以连续运行。

4、 砂水分离机的壳体、支架、输砂 器等 重要部件的材质采用不锈钢制作，U型槽内的输送螺旋形式为无轴螺旋，其结构设计为保证物料流通，无堵塞；无轴螺旋体具有足够的强度和钢度，保证在


的工作荷载下，不会产生影响使之变形或拉长。

5、 无轴螺旋的支承轴承防水、防尘、 耐磨、自动润滑。
6、 砂水分离机的分离池采用不锈钢 加工焊接而成，底部为半圆形，用于支撑螺旋输送器。进水口和溢流管安装在容器的上部，排水管安装在下部便于维修。所有管件和法兰盘采用不锈钢。
7、 砂水分离机进出管品径设计能防 止水中杂物的堵塞。
8、 砂水分享机及输助件的配置适合 连续工作和间歇工作的要求。
9、 U型螺旋槽内装有足够数量的可 换衬体，结构简单，使用寿命长，便于更换。
10、 设备中没有高速运转零件，因此 螺杆磨损低，几乎不粉墨登场维修。
11、 驱动装置采用轴装式减速机，输出轴与螺旋器直联。
